1、构造

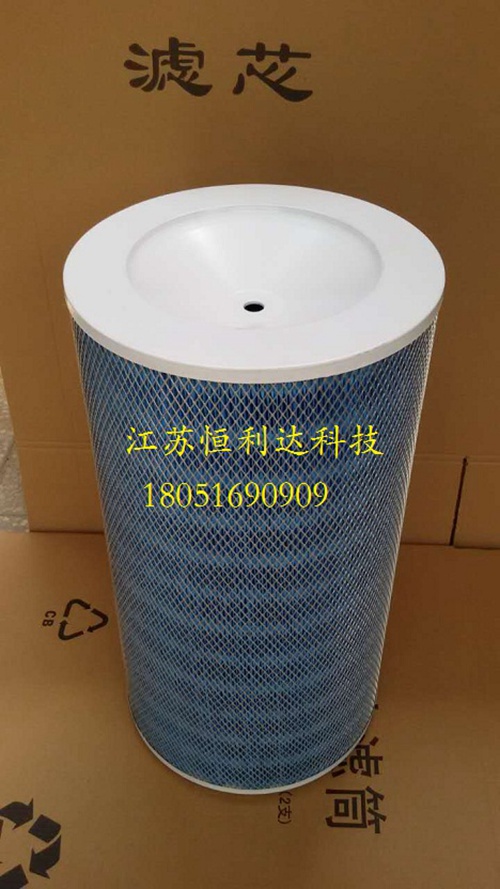

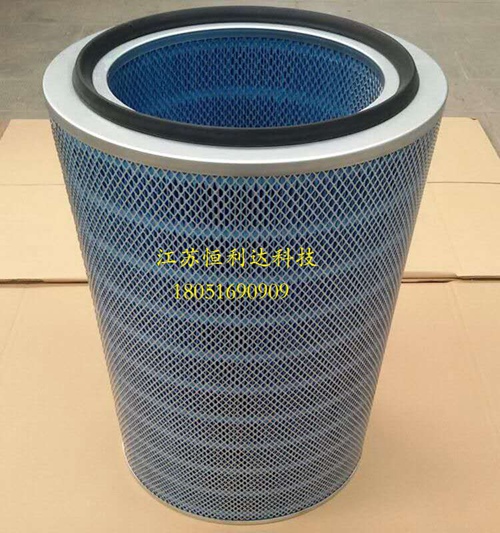

滤筒式除尘器主要由设备支架、箱体、滤筒、脉冲清灰装置、进口装置、出口装置六部分组成。

 2、工作原理

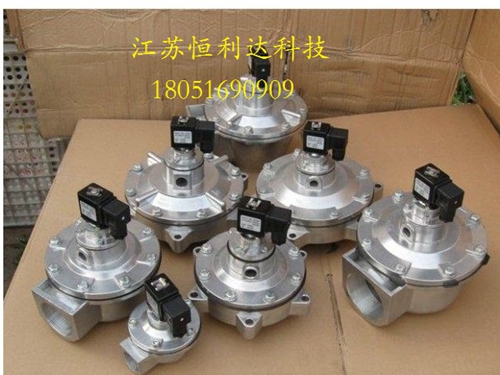

含尘气体进入滤筒除尘器后，由于气流端面的突然扩大及气流分布板的作用，气流中一部分颗粒粗大的尘粒在重力和惯性力的作用下，沉降到灰斗；粒度细、密度小的 尘粒进入过滤室，通过布朗扩散和纤维拦截等综合效应，使粉尘沉积在滤筒的滤料表面，净化后的气体进入净气室内，由出风口经风机排出。滤筒除尘器的阻力随着 滤筒的表面积灰增加而变大，当阻力达到一定的设定值时，PLC程序控制脉冲阀的启闭，当脉冲阀开启时，气包内的压缩空气通过文丘里管的扩充，均匀的进入滤筒内部，在滤筒内部形成瞬间的正压，产生巨大的振动，使沉积在滤料上的粉尘脱落，掉入灰斗内，收集的粉尘通过排灰装置，排出到灰桶内。
通过对滤筒表面灰尘周期性清理，使设备运行阻力相对稳定，是保证除尘系统正常工作的重要环节。
3、性能特点：
（1）、结构紧凑、容易维护。
（2）、使用寿命长，可使用二年或更长。
（4）、适合多种工况情况下的使用。
（5）、根据粉尘特点选用不同材质的滤料，解决粉尘治理的难题。
（6）倾斜式滤筒除尘器采用了 的沉流式布局及滤筒斜装结构，因而除尘器在工作过程中同步清灰效果好。
（7）净化效率高，对于亚微米以上的粉尘有99.9%以上的净化效率，设备运行阻力低，有效节约除尘系统的能耗。
（8）尘气入口设置挡尘板，有缓冲及耐磨作用，不使粉尘直接高速冲击滤筒，因而能延长滤筒的使用寿命。
4、应用领域
本设备广泛适用于下列空气过滤和气体除尘领域：
（1）工业企业主控室、主电室的空气除尘。
（2）工业企业鼓风机、空气压缩机、制氧机、燃气轮机、透平机的进气除尘。
（3）公共建筑大型空调系统的进气除尘。
（4）工业气体粉尘质量浓度在15g/m3以下的工业气体除尘，以及高粉尘浓度气体的二次除尘。

二、布袋除尘器

1.原理

      利用袋式除尘器干法除尘的高效功能，将气体和粉尘通过过滤予以除尘和回收。除尘器由壳体、灰斗、排灰装置、支架、脉冲清灰系统和电控部分组成。

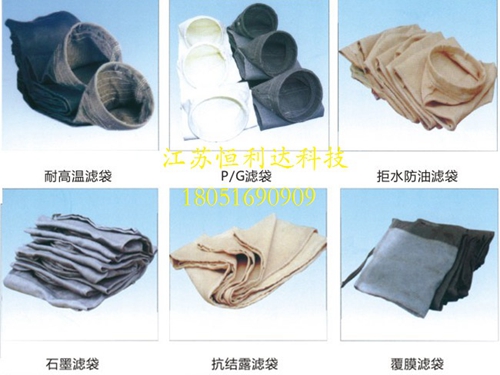

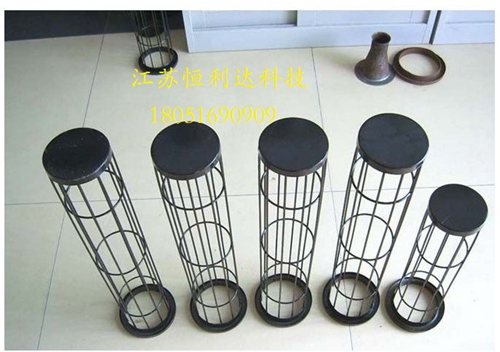

      当含尘气体从进风口进入收尘器后，首先碰到进风口中间的斜隔板，气流便转向流入灰斗，同时气流速度变慢，由于惯性作用，气体中粗颗粒粉尘直接落入灰斗，起到预收尘的作用。进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋，粉尘被捕集在滤袋的外表面净化后的气体进入滤袋室上部的清洁室，汇集到出风管排出。
      随着过滤时间的延长，阻留在滤袋上的灰尘逐渐增厚，滤袋的阻力增大，这时按照给定的时间间隔或者设定的阻力限值对每个收尘室轮流进行清灰。每个收尘室装有一个提升阀，清灰时提升阀关闭，切断通过该收尘室的过滤气流，随即脉冲阀开启，向滤袋内喷入高压空气，清除滤袋外表面上的粉尘。各收尘室的脉冲宽度和清灰周期，由电气部分控制。收集下来的灰尘通过自动卸灰装置排出灰斗。
2.特点：
     使用范围广，结构简单、操作方便，除尘效率高，排放浓度低。是目前使用 广的粉尘治理设备。

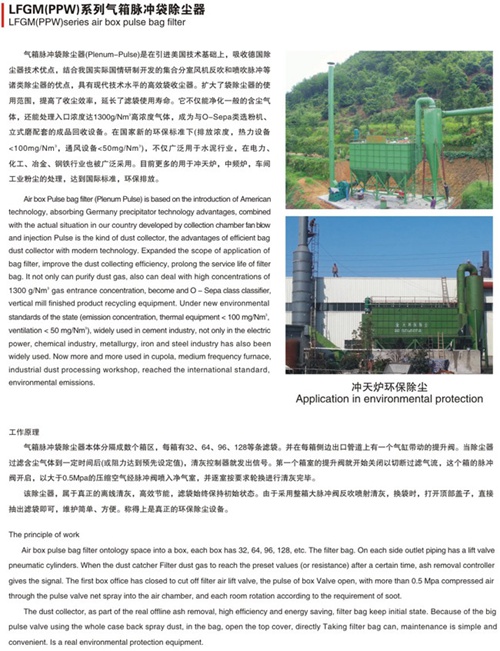

三、气箱脉冲除尘器
